空氣經壓縮機壓縮后，經主管道的過濾器去除大于1微米的塵埃粒子以及水霧和油霧，由冷凍式干燥機進行淺度除水，經高效除油過濾和超高效除油過濾去除大于0.01微米的塵埃粒子，使水霧和油霧含量不超過0.01mg/m3，然后進入吸附式干燥機進行深度干燥，使氣源露點達到要求的-50℃以下，再經通用除塵過濾和高效除塵過濾器去除大于0.01微米的塵埃粒子成為合格的原料氣源。合格的原料氣源減壓穩壓后進入臭氧放電室。在臭氧放電室內的中頻高壓電場內，部分氧氣變成臭氧.
一、臭氧發生器主機簡介

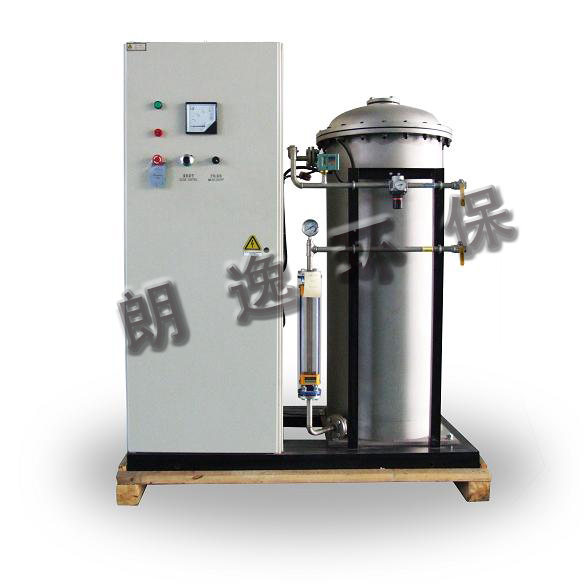

1、臭氧發生器由高壓電控柜臭氧放電室、儀表閥門以及控制系統組成。
2、臭氧放電室是安裝臭氧發生單元的裝置，呈蜂窩狀結構。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體，我們一般采用SS306L不銹鋼材質；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。常規采用高精度進口石英管。
3、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路
4、臭氧發生器具有多重保護功能，防止意外情況下，對發生器造成損壞。

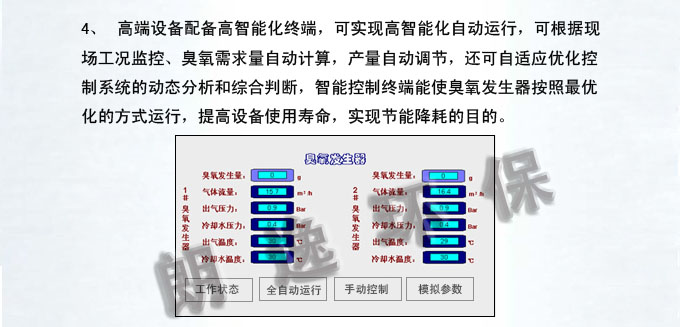

5、臭氧產量可根據用戶實際需要進行調整，并接受中控室或上位機4~20mA信號，實現自主控制或無人值守高自動化運行。
二、臭氧發生器主機參數表
中型空氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 g/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-A-100G | 100 | 20-30 | 0.3-0.4 | 1000 | 800 | 1700 | 1.6 |
LY-A-200G | 200 | 20-30 | 0.6-0.8 | 1200 | 800 | 1700 | 3.2 |
LY-A-300G | 300 | 20-30 | 0.9-1.2 | 1200 | 800 | 1700 | 4.8 |
LY-A-400G | 400 | 20-30 | 1.2-1.6 | 1400 | 800 | 1700 | 6.4 |
LY-A-500G | 500 | 20-30 | 1.5-2 | 1400 | 800 | 1700 | 8.0 |
LY-A-600G | 600 | 20-30 | 1.8-2.4 | 1400 | 800 | 1700 | 9.6 |
LY-A-800G | 800 | 20-30 | 2.4-3.2 | 1800 | 800 | 1800 | 14.8 |
臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。
中型氧氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 g/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-O-100G | 100 | 80-120 | 0.3-0.4 | 800 | 600 | 1600 | 1 |
LY-O-200G | 200 | 80-120 | 0.6-0.8 | 1000 | 800 | 1700 | 2 |
LY-O-300G | 300 | 80-120 | 0.9-1.2 | 1000 | 800 | 1700 | 2.4 |
LY-O-400G | 400 | 80-120 | 1.2-1.6 | 1200 | 800 | 1700 | 3 |
LY-O-500G | 500 | 80-120 | 1.5-2 | 1200 | 800 | 1700 | 4 |
LY-O-600G | 600 | 80-120 | 1.8-2.4 | 1200 | 800 | 1700 | 5 |
LY-O-800G | 800 | 80-120 | 2.4-3.2 | 1400 | 800 | 1700 | 7 |
臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。
小型空氣源臭氧發生器 | ||||||||
產品型號 | 臭氧產量 g/h | 臭氧濃度 mg/l | 冷卻水 流量L/h | 寬 mm | 深 mm | 高 mm | 備注 | |
LY-A-3G | 3 | 20-30 | 12 | 500 | 400 | 1300 | 本系列有定型產品，可按照客戶要求定做，包含一體機。 | |
LY-A-5G | 5 | 20-30 | 20 | 500 | 400 | 1300 | ||
LY-A-10G | 10 | 20-30 | 40 | 500 | 400 | 1300 | ||
LY-A-20G | 20 | 20-30 | 80 | 600 | 600 | 1600 | ||
LY-A-30G | 30 | 20-30 | 120 | 600 | 600 | 1600 | ||
LY-A-50G | 50 | 20-30 | 200 | 800 | 600 | 1600 | ||
LY-A-80G | 80 | 20-30 | 300 | 1000 | 800 | 1700 | ||
小型氧氣源臭氧發生器 | ||||||||
產品型號 | 臭氧產量 g/h | 臭氧濃度 mg/l | 冷卻水 流量L/h | 寬 mm | 深 mm | 高 mm | 備注 | |
LY-O-3G | 3 | 80-120 | 12 | 300 | 250 | 500 | 部分機型為氧氣空氣一體機，可接受定做。參數會有變化 | |
LY-O-5G | 5 | 80-120 | 20 | 300 | 250 | 500 | ||
LY-O-10G | 10 | 80-120 | 40 | 300 | 250 | 500 | ||
LY-O-20G | 20 | 80-120 | 80 | 500 | 300 | 1000 | ||
LY-O-30G | 30 | 80-120 | 120 | 500 | 300 | 1000 | ||
LY-O-50G | 50 | 80-120 | 200 | 500 | 300 | 1200 | ||
LY-O-80G | 80 | 80-120 | 300 | 800 | 600 | 1600 | ||

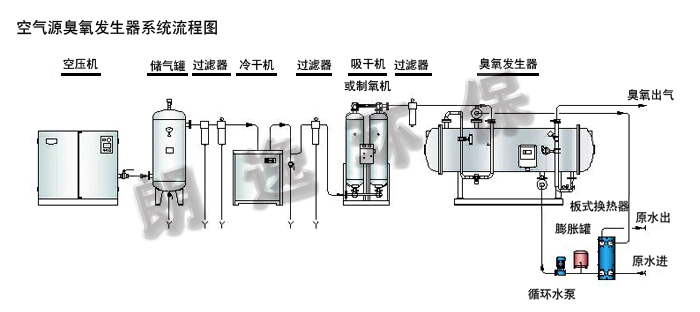

三、臭氧發生系統流程圖

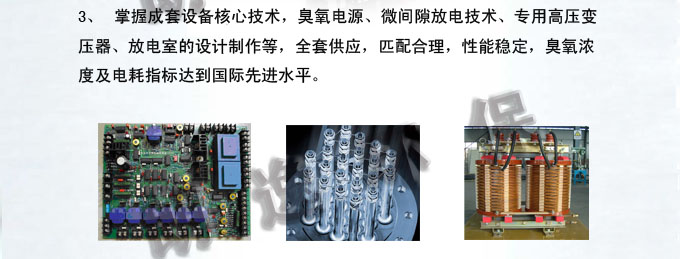

四、我公司同時掌握三種主流放電技術，中型大型以微間隙進口玻璃管為主，小型以搪瓷放電體為主。
五、相關產品展示
|
|
|
|
|
|
|
|
六、產品應用領域
游泳池水處理
飲用水處理
市政污水，中水回用
工業廢水
化工氧化
生產用水處理
GMP車間凈化
廢氣處理
過程用水
預涂膜處理，增強粘合強度，提高速度
面粉漂白
紙漿漂白，在紙漿漂白過程中替代氯，提高紙的白度
醫療領域，牙周炎、椎間盤突出、婦科病等
…… …… …… ……
